TB环境检测系统方案说明
时间:2020-09-23 栏 目:智能安防解决方案


 环 境 检 测 系 统
深圳市鼎臻科技有限公司

















更新日期:2017年05月06日

一、系统概述

    环境检测系统是通过在主要污染区域、重点监测区域、人流量密集或者大型社区内部等区域安装环境相关传感器,将环境数据送到显示屏实时显示,同时由RS232通过DTU或者网络实时传送到云服务器,给用户提供PC端的实时查询、远程监控,帮助管理部门实现全方位、全时段的信息化管理。

二、行业分析

随着国家对空气质量PM2.5标准的应用,人们对环境空气质量都有了明确的认识和关注,国家也给出了明确的要求和控制目标。由于近年来各大城市建设发展进程的加快,城市面积与人口规模不断扩大,能源需求、机动车保有量、各类施工项目持续增长,城市空气质量的提升工作面临的形势更加严峻,环境管理也变得日趋困难。
我司根据目前的环境管理现状和行业特点,利用较为成熟的显示屏控制技术和网络云平台技术,开发了环境检测系统,可实现显示屏环境参数的实时变化显示,实现环境数据的在线监控,解决环境管理部门由粗放向精细、由被动向主动、由传统向现代化的管理模式。为环境大气污染变化趋势的分析预测、预警能力提供帮助,为实现对环境污染防治的对策研究与管理奠定基础。

三、系统组成

    环境检测系统采用网络传输,由前端传感器监测设备、显示屏控制传输显示设备和后端云平台监测系统三部分组成。

3.1系统结构图

本系统有两种连接方式:

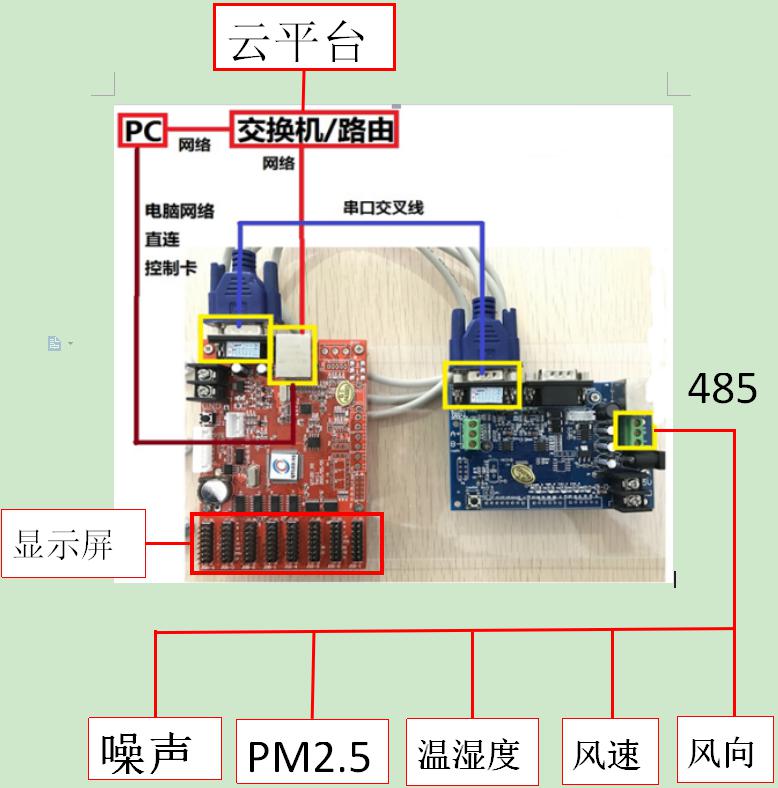

一种是显示屏控制卡与Modbus协议卡间通过RS232连接,通过网络连接至云平台。

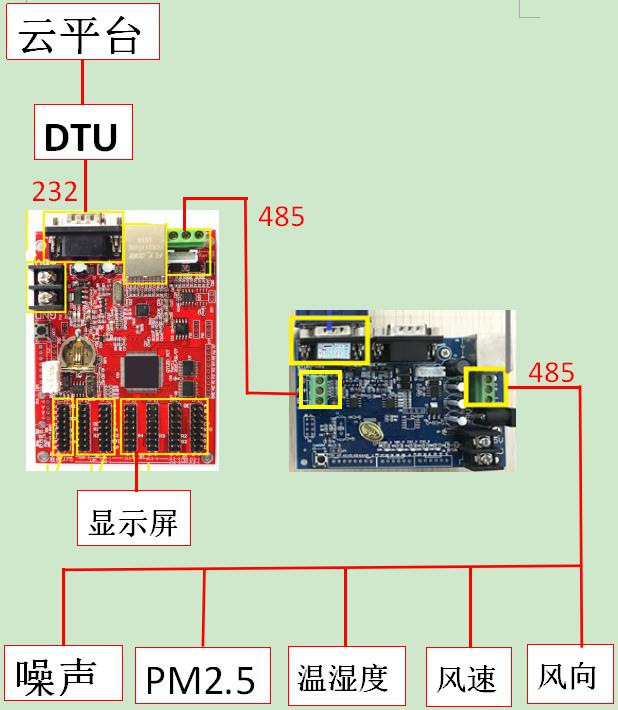

另一种是控制卡与协议卡间通过RS485连接,控制卡的RS232经DTU连接至云平台。

3.2系统前端

序号 传感器 主要参数
1 噪声传感器 量程:30-130dB,分辨率:0.1dB,精度:≤ ±1.5dB
2 PM2.5 激光粉尘PM1、PM25、PM10三种
3 温湿度传感器 量程:温度-40℃-90℃,湿度0-100%RH
精度:温度±0.5℃,湿度±3%RH
4 风速传感器 量程:0-30m/s-0-60m/s,精度:0.5m/s
风速值=(输出电流-4)/16*30
5 风向传感器 测量范围:16个方向

3.3系统传输及后端

   数据到显示屏的传输方式:
各传感器通过485与我司自主研发的Modbus协议卡进行数据传输,协议卡作为主站读取各从站对应的传感器,将传送过来的Modbus-RTU协议转换为显示屏控制卡支持的自定义协议,协议卡与显示屏控制卡通过交叉线进行232的连接,进而完成数据的传输。

四、系统功能

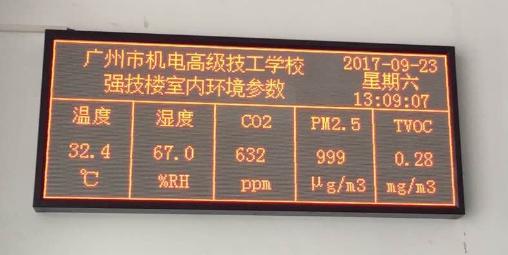

本环境监测系统监测数据的种类包括:噪声、PM1、PM25、PM10、温度、湿度、风速、风向等数值(以上功能参数根据环境需求可自行选择)。
