A加语音-鼎臻寺庙供奉牌位管理系统方案V1.0
时间:2020-09-23 栏 目:智能寺庙解决方案


 寺庙供奉牌位管理系统方案

                                【注:本系统已在申请专利中】

概述

寺院里都有供奉祖先或供奉神明的地方,供奉神明可以消灾祈福,每个寺院都会结合自己的布局及场地,开辟供奉的位置,给信众放置祖先的牌位或神像,由于供奉的位置经常是密密麻麻,不方便查找和定位,供奉牌位管理系统可以让信众通过刷卡,迅速找到祖先牌及神明的位置。
深圳鼎臻公司根据寺庙供奉的需求,自主研发出基于Cortex-M3内核作为系统主控,设计了一个可脱离电脑的全天候工作的嵌入式寺庙供奉牌位管理系统,本系统扩展性强,后期可增加联网模块(WIFI或5G模块)实现云管理。

方案设计

系统分以下几个功能模块:电脑管理系统软件,主控系统,分控系统,牌位灯。
电脑管理软件主要是用来管理信众牌位,通过外置的一个读卡硬件把信众的牌位信息存储到智能卡片上,同时也可以把智能卡片的内容读取出来。
主控系统采用了Cortex-m3内核的32位单片机作为主控单元,通过驱动读卡模块读取信众的智能卡信息,并根据里面的信息对关联的牌位灯进行控制,点亮设定的时间,设定的亮度/颜色。主控系统是一个基于工业设计的嵌入式系统,可以全天候工作。
分控系统同样采用了Cortex-m3内核的32位单片机,它一方面负责接受主控的控制信息,另外一边则是把控制信息转发到每个牌位点。
牌位灯采用12V供电,3个RGB灯珠串联,灯珠采用0505封装,100mw,驱动芯片选可串联的驱动芯片,以方便安装设置。
以上几个构成了一个完整的系统,采用主控+分控的架构可以根据现场布线配置多个分控器,每个分控器最多可接4组牌位灯,每组牌位点最多可有100个牌位灯。主控系统最多可接4个分控系统。

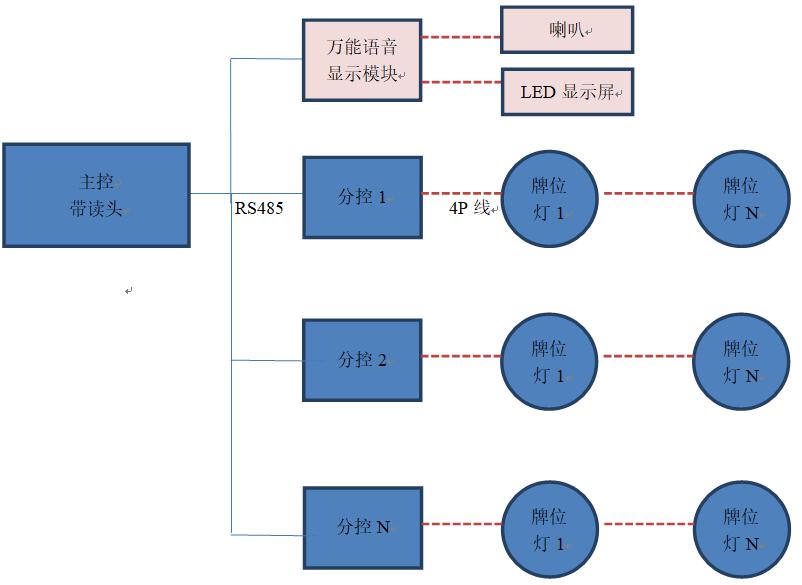

方案框图:

牌位系统

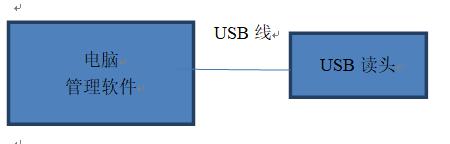

电脑管理软件

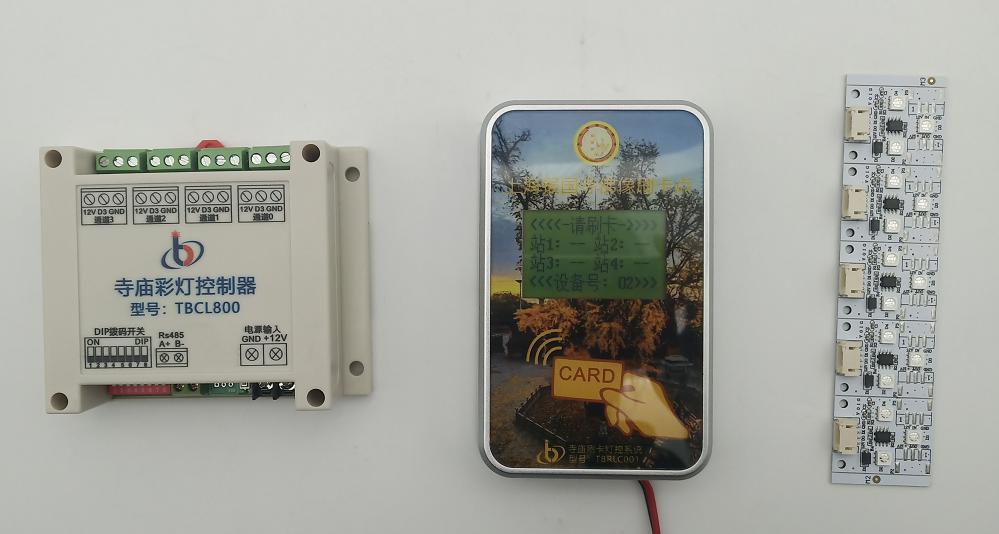

产品实物图片
